開発実績紹介
電源開発の課題を設計から量産までワンストップで解決
次世代高電圧DCリンク対応

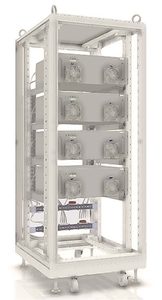

昇圧型PVコンバータ
既存設備を活かしたまま高電圧化を実現
並列接続可能（1ユニット1ストリングス）

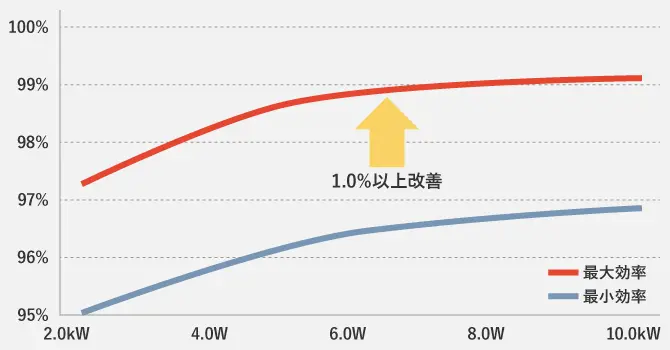

回路最適化により効率+1.0%以上(当社比)を実現
特 長
広範囲出力電圧対応（800V〜1500V）
→ 最新のDCリンク構成に対応する高電圧出力
システム効率向上と配線ロス低減に貢献
MPPT制御
→ 日射変動や部分影条件においても最大電力点を追従
発電量の最大化に貢献するMPPT制御を採用
高効率
→ SiCパワーデバイスと回路最適化により
低損失を実現(最大効率99%以上)
19インチラック対応設計
→ 既存設備への組み込みが容易
基本仕様
| 項目 | 入力 | 出力 |
|---|---|---|
| 定格電圧 | DC600V | DC1200V |
| 電圧範囲 | DC400~750V | DC800~1500V |
| 最大電流 | 27A | 12.5A |
| 定格電力 | 10kW | |
| 効率(typ) | 98%以上(600V→1200V) | |
| 外部通信 | LAN or CAN | |
| 外形 | L：481mm W：482.6mm H：176.1mm | |
| 重量 | 15kg以下 | |

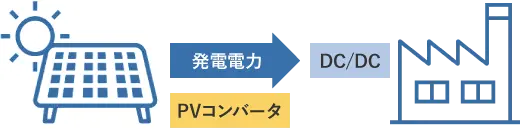

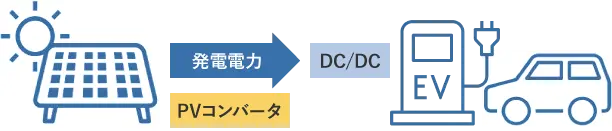

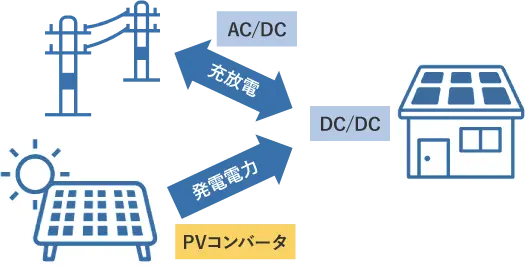

用途例
V2Hなど車両の充放電
電圧：DC400V↔DC500V
電力：6kW
蓄電池の充放電
電圧：AC200V↔48V
電力：10kW
＊DAB＋AC/DC
DCマイクログリッド
電圧：DC400↔DC400V
電力：5.5kW
電圧範囲、電力レベル、制御仕様など、お客様の要件に応じたカスタム設計に対応可能です。
