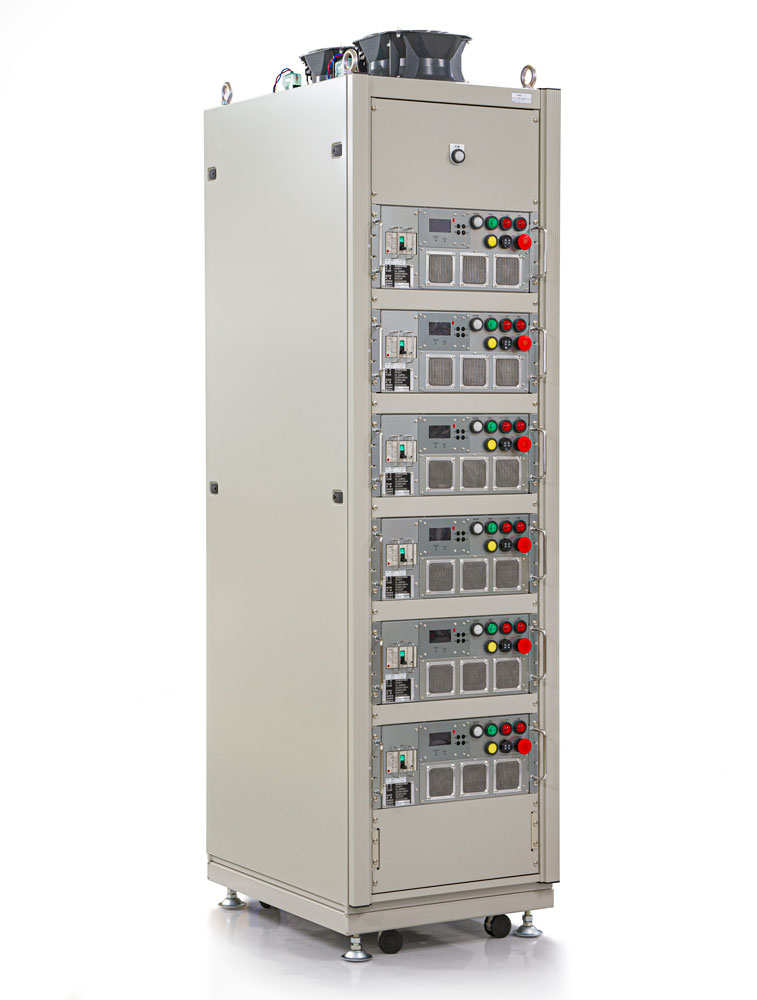

バッテリー初充電用充電器

0Vからの初充電に対応したバッテリー製造用充電器。

低価格、省スペースで

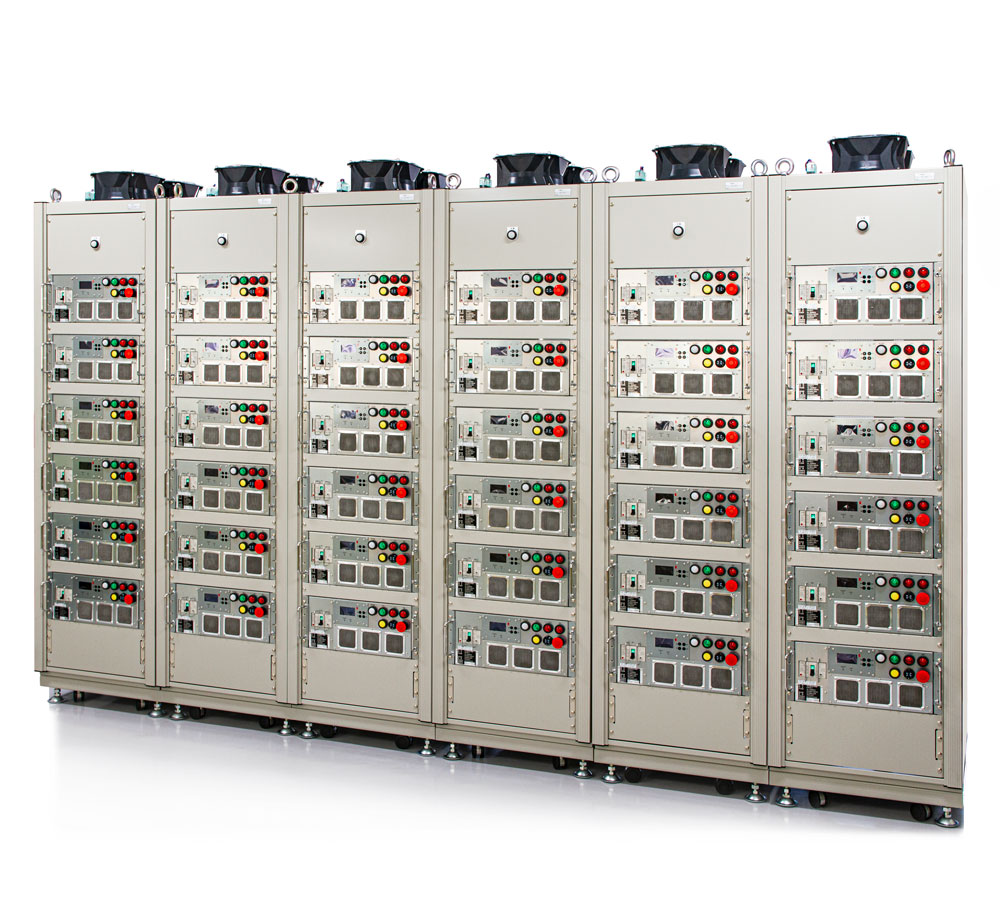

最大構成 120chまで増設可能。

最小構成 1ch:14.4kWから、最大構成 120chまで増設可能。

専用ソフトウェアを使用して、120ch まで運転動作スケジュールの作成と操作が可能。


初充電システム外形寸法
【外形寸法】
基本仕様(1ch)
交流入力
定格電圧 3相3線AC200Vrms
動作範囲 AC170~220Vrms / 45~55Hz
(AC180V 以下は出力電力を抑制します。)
入力容量 20kVA 以下
力 率 0.9 以上(入出力定格運転時)
漏れ電流 5mA 以下
停止時消費電力 15W 以下
待機時消費電力 20W 以下
無負荷運転時消費電力 70W 以下
直流出力
定格電圧 DC360V
電圧範囲 DC0~360V(誤差範囲0.5%fs(±1.8V))
定格電流 DC40A
電流範囲 DC0~40A(誤差範囲1.0%fs(±0.4A))
リプル 20V,1Arms 以内
騒音
75dB 以下(JISC4402 に準ずる)
電力変換効率(最大)
93%以上
制御電源構成
AC 入力から取得
制御電源外部出力
無し
機能
外部水温異常検出機能測温抵抗体接続1ch
運転パターン設定機能
非常停止外部入力 1回路,内部プルアップ
異常接点出力 1回路,内部プルアップ
安全規格
IEC60950 準拠
絶縁抵抗
1 次2 次一括 対 FG:DC500V メガー
1 次一括 対 2 次一括:DC500V メガー
3MΩ以上
絶縁耐圧
1 次2 次一括 対 FG:AC2kV/1 分間
1 次一括 対 2 次一括:AC2kV/1 分間
異常なきこと
冷却方式
ファンモータによる強制空冷
RoHS 対応
対応
動作環境
-10〜+50℃/10〜85%RH
寸法
430mm×199mm×600mm(突起除く)
装置重量
32kg以下
