絶縁型双方向DC/DCコンバータ

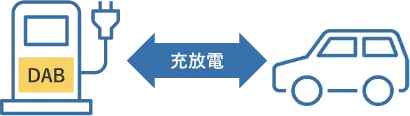

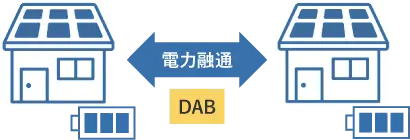

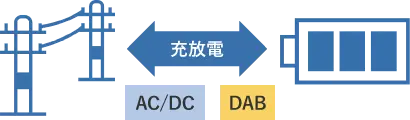

蓄電システムなどの開発を要望に応じてバックアップ。
ラックマウント仕様の絶縁型双方向電源です。

遠隔操作を実現した
高周波直流絶縁器のカスタム例。

直流電力の絶縁、入出力電圧の可変、電流制御モード、フルリモート動作など様々な要求に対応可能な電源ユニットです。


絶縁型双方向DCDCコンバータ外形図
【外形図】
基本仕様
高圧側
電圧範囲 DC90~400V
最大電流 5.6A
最大電力 500W
低圧側
電圧範囲 DC10~60V
最大電流 50A
最大電力 500W
定格容量
500W

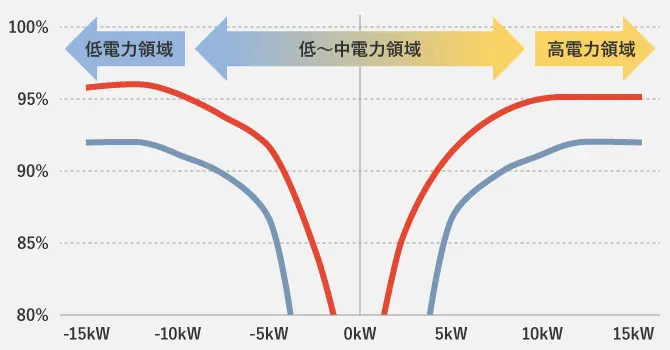

交換効率
90%(定格出力時)
絶縁耐圧
高圧側-低圧側  AC1000V/1min
高圧側-FG間    AC1000V/1min
低圧側-FG間    AC1000V/1min
絶縁抵抗
DC500Vメガーにて10MΩ以上
高圧側-低圧側、高圧側-FG、低圧側-FG間
非常停止入力
運転指令
RS485
エラー出力
RS485
冷却方式
自然空冷
外形寸法
W482.6×D330×H44(mm) (突起含まず)
重量
6.0kg
