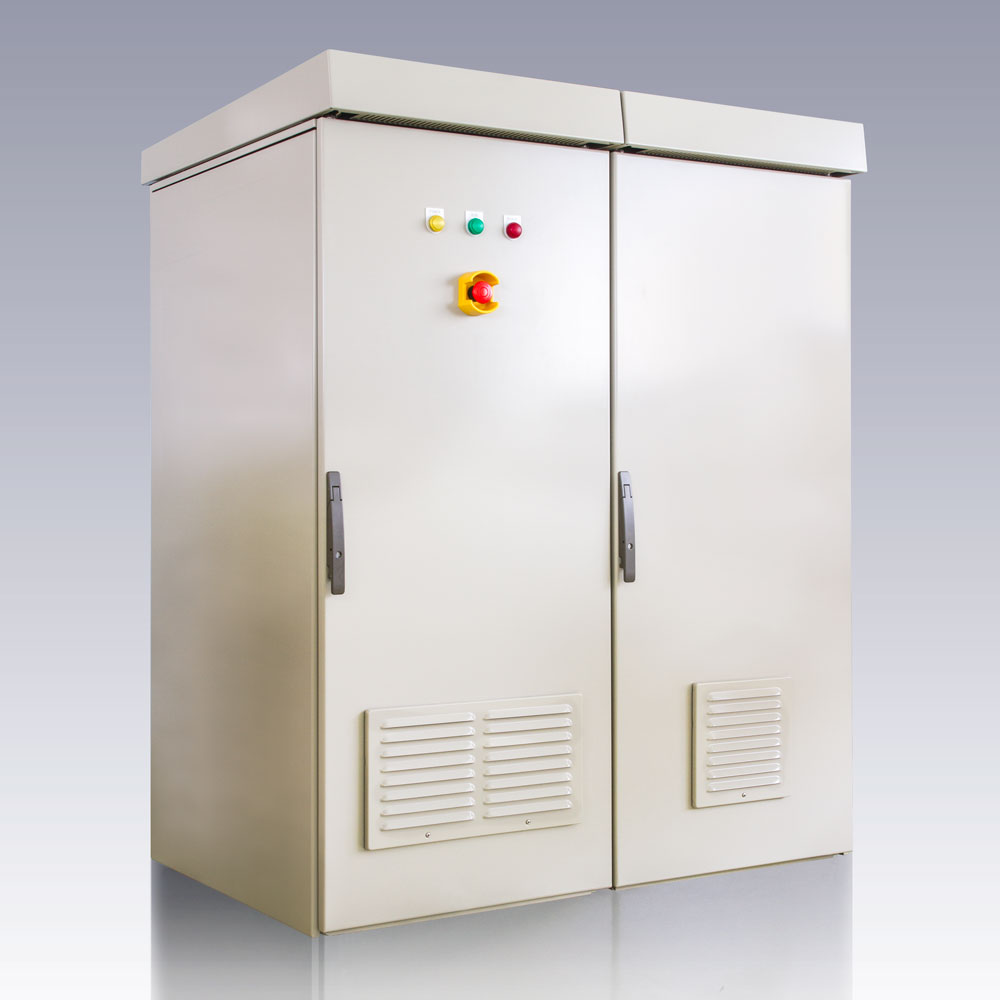

地産地消型再生可能エネルギー蓄電システム

万一の事態に備えた非常用電源確保。
(停電時にはコンセントの差替えなしで接続機器への電力供給(バックアップ)を可能にします。)
拡張性を備えた独立型の制御・蓄電ユニット。

予期せぬ災害時の電力確保に、
再生可能エネルギーを蓄電。

通常時に系統電力や自然エネルギーから電力供給・蓄電。
停電時は蓄電システムからコンセントの差替えなしで給電可能。


蓄電システム概略ブロック図
【概略ブロック図】
蓄電システム外形寸法
【外形寸法】
基本仕様 [本品はODM品です]
入力1(発電機)
相数 3相4線 単相2線
電圧 AC380V/220V±15% AC220V±15%
周波数 50/60Hz 50/60Hz
入力容量 10kVA
入力2(PV)
相数 DC
電圧 DC300V(DC0~500V)
入力容量 15kWmax
出力
相数 3相4線 単相2線
電圧 AC380V/220V AC220V
周波数 50/60Hz 50/60Hz
出力容量 10kVA 10kVA
蓄電池
容量 15kWh
電圧 DC306V
充電電流 0~50A
充電抑制方式 定電圧CV/定電流CC/定電力CP
保護機能 過電圧/過電流/過温度/他
一般
効率 90%以上(定格時)
冷却条件 強制空冷
通信 RS232C/RS485/CAN/その他
絶縁 入出力絶縁
動作環境 温度 -10~50℃
湿度 30~90%(凍結、腐食性ガスなきこと)
外形寸法(mm) W:600×H:1600×D:800(制御盤)×1
W:600×H:1600×D:800(蓄電池盤)×n

備考1)上記は製作例であり詳細は別途協議とします。
備考2)蓄電池盤はn=10がmaxです。
